ระบบตรวจสอบ VM600 สำหรับกังหันโรงไฟฟ้านิวเคลียร์ขนาดหนึ่งล้านหน่วย ทำหน้าที่หลักในการวัดและตรวจสอบการสั่นสะเทือนของเพลาสัมพัทธ์ การสั่นสะเทือนสัมบูรณ์ของบ่าแบริ่ง การเคลื่อนที่ตามแนวแกนของโรเตอร์กังหันเทียบกับแบริ่งแรงขับ และการยืดตัวของโรเตอร์เทียบกับจุดอ้างอิงของกระบอกสูบกังหัน เรามาพูดถึงระบบ VM กันด้านล่าง

1. ฮาร์ดแวร์
ระบบป้องกันและตรวจสอบเครื่องจักรซีรีส์ VM600 ของ Vibro-Meter ใช้โครงสร้างขนาด 19" x 6U และประกอบด้วยส่วนประกอบต่างๆ ขึ้นอยู่กับการใช้งาน
มีระบบพื้นฐานอยู่สองประเภท:
ระบบป้องกันเครื่องจักร (MPS)
ระบบตรวจสอบสภาพ (CMS)
ฮาร์ดแวร์ MPS และ CMS สามารถรวมเข้าในเฟรมเดียวกันได้
รายละเอียดต่อไปนี้แสดงฮาร์ดแวร์ที่รวมอยู่ใน MPS
1) การ เอบีอี 04 โครงสร้าง X Frame (19" x 6U) มี 2 ประเภท: ABE040 และ ABE042 . ความแตกต่างอยู่ที่ตำแหน่งการติดตั้งขายึดภายในกรอบ
2) RPS 6U เฟรมแหล่งจ่ายไฟ
3) การ์ดป้องกัน MPC 4 เฟรม
4) ไอโอซี 4T การ์ดอินพุต/เอาต์พุต MPC 4
5) การ์ดตรวจสอบแบบอนาล็อก AMC 8
6) IOC 8T AMC 8 การ์ดอินพุต/เอาต์พุต
การ์ด MPC 4 และ IOC 4T ต้องใช้เป็นคู่ และไม่สามารถใช้แยกกันได้ การ์ดคู่นี้ใช้สำหรับการตรวจสอบการสั่นสะเทือนเป็นหลัก
ในทำนองเดียวกัน การ์ด AMC 8 และ IOC 8T จะต้องใช้คู่กัน และส่วนใหญ่จะใช้สำหรับพารามิเตอร์กึ่งคงที่ เช่น อุณหภูมิ ระดับ หรือการไหล
ชั้นวางสามารถบรรจุ:
>มีเพียงคู่เดียวเท่านั้น เอ็มพีซี 4 / บัตร IOC 4 T
>การ์ด AMC 8 / IOC 8 T เพียงคู่เดียว
>ชุดการ์ด MPC 4 / IOC 4 T หนึ่งคู่และการ์ด AMC 8 / IOC 8 T หนึ่งคู่

ขึ้นอยู่กับข้อกำหนดของแอปพลิเคชัน ประเภทของการ์ดต่อไปนี้สามารถติดตั้งในแร็คได้:

7) การ์ดรีเลย์ PLC 16 ตัว (16 รีเลย์)

โมดูลทั้งหมดที่กล่าวมาข้างต้นสามารถใช้เพื่อสร้างระบบ MPS แบบสแตนด์อโลนได้ นั่นคือระบบที่ไม่ได้เชื่อมต่อกับเครือข่าย

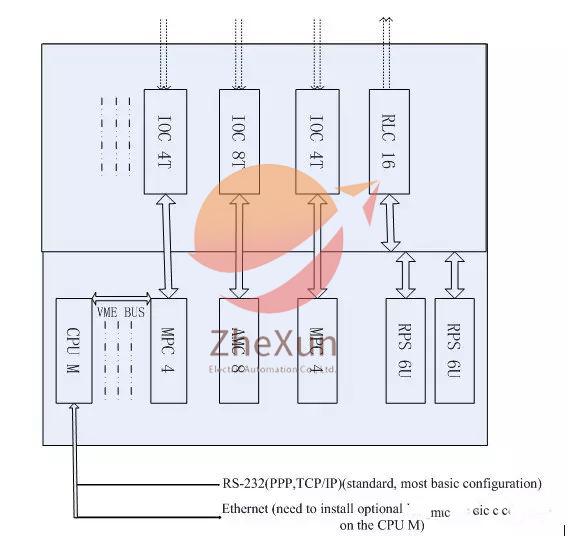

ระบบ MPS แบบเครือข่าย นอกเหนือจากฮาร์ดแวร์ที่กล่าวถึงข้างต้น ยังรวมถึงฮาร์ดแวร์ต่อไปนี้สำหรับเฟรม ABE 04 X:
8) การ์ดซีพียู CPUM
9) การ์ดอินพุต/เอาต์พุต IOCN (ตรงกับ CPU M)
ขึ้นอยู่กับแอปพลิเคชัน (โดยไม่คำนึงว่าเฟรมจะเป็นแบบสแตนด์อโลนหรือแบบเครือข่าย) อาจใช้ส่วนประกอบแหล่งจ่ายไฟที่มีสัญญาณรบกวนต่ำอย่างน้อยหนึ่งรายการต่อไปนี้ภายนอกเฟรม:
>ตัวแปลง DC-DC APF195
>ตัวแปลง AC-DC APF196
>หน่วยจ่ายไฟเสียงรบกวนต่ำเทียบเท่าที่ลูกค้าจัดหาให้
อุปกรณ์เหล่านี้จะต้องใช้ร่วมกับหน่วยแยกไฟฟ้า GSI 1 XX, รั้วกั้นความปลอดภัย GSV และตัวแปลง/ตัวกระตุ้นที่มีกระแสไฟฟ้ามากกว่า 25 mA
2. ซอฟต์แวร์
จำเป็นต้องมีแพ็คเกจซอฟต์แวร์ต่อไปนี้เพื่อกำหนดค่า MPS:
1) ซอฟต์แวร์กำหนดค่า MPS 1 ซอฟต์แวร์นี้กำหนดค่าการ์ด MPC 4 และ AMC 8 ในแร็ค VM600 ที่เชื่อมต่อเครือข่าย ซึ่งประกอบด้วยชุด CPU สำหรับการควบคุมและการสื่อสาร การ์ดทั้งหมดในแร็คสามารถกำหนดค่าในโหมด "oneshot" ผ่านอีเทอร์เน็ตได้
2) ซอฟต์แวร์กำหนดค่า MPS 2 เป็นเวอร์ชันขยายของชุดซอฟต์แวร์ MPS 1 นอกจากจะมีฟังก์ชันการทำงานทั้งหมดของ MPS 1 แล้ว ซอฟต์แวร์ MPS 2 ยังประกอบด้วยการจัดการ MPC 4 และ AMC 8 ไดอะแกรมยูนิต และการวิเคราะห์แนวโน้มข้อมูล
3. วิธีการสื่อสาร MPS

ระบบ MPS สามารถกำหนดค่าได้หลายวิธี ขึ้นอยู่กับฮาร์ดแวร์ที่ติดตั้งในแร็ค ABE04X

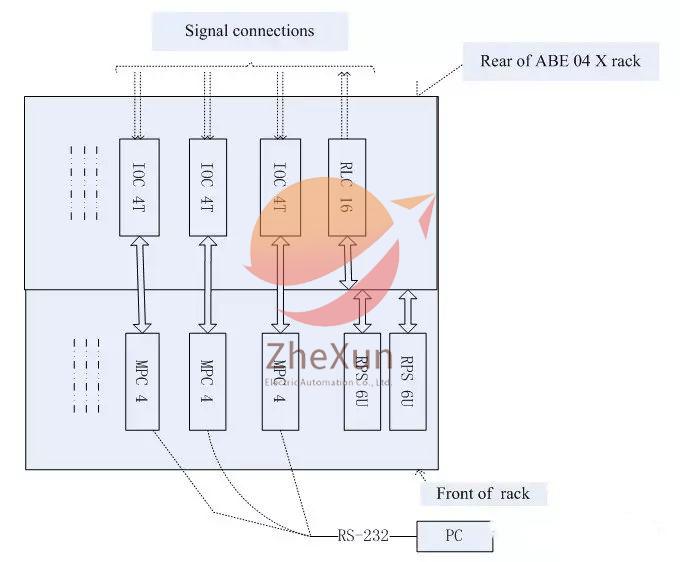

1) รูปต่อไปนี้แสดงการกำหนดค่า MPS ที่ง่ายที่สุด นี่คือแร็คแบบสแตนด์อโลน ในกรณีนี้ การ์ด MPC 4 หรือ AMC 8 ในแร็คจะต้องได้รับการกำหนดค่าโดยใช้คอมพิวเตอร์ส่วนบุคคลผ่านการสื่อสาร RS-232 ซึ่งเชื่อมต่ออยู่ ผ่านทางขั้วต่อ 9 พินที่ด้านหน้าของ ra ซีเค.

4. พารามิเตอร์ที่ตรวจสอบ MPS
การ์ด MPC 4 ในระบบ MPS สามารถวัดพารามิเตอร์ต่อไปนี้ได้:
> การสั่นสะเทือนสัมบูรณ์ (การสั่นสะเทือนแบบอานม้า)
> การสั่นสะเทือนสัมพันธ์ (การวัดการสั่นสะเทือนในแนวรัศมี รวมถึงการวัดแรงดันไฟฟ้าช่องว่าง DC)
> การสั่นสะเทือนของโรเตอร์สัมบูรณ์
> ตำแหน่งโรเตอร์ (การวัดแกน)
> ค่าเวกเตอร์ Smax (สอดคล้องกับมาตรฐาน ISO 7919)
> ความเยื้องศูนย์ของโรเตอร์
> การขยายตัวสัมบูรณ์
> การขยายตัวสัมพันธ์ (ระหว่างโรเตอร์และสเตเตอร์)
> การขยายตัวของกระบอกสูบ
> การเคลื่อนย้าย
> แรงดันไดนามิก
การ์ด AMC 8 ในระบบ MPS สามารถวัดพารามิเตอร์ต่อไปนี้ได้:
> อุณหภูมิ (เชื่อมต่อเทอร์โมคัปเปิลหรือหัววัด RTD โดยตรงกับการ์ด IOC 8 T)
> ตัวแปรกระบวนการที่ผู้ใช้กำหนด เช่น การไหล ระดับ ตำแหน่งวาล์ว ฯลฯ

คุณสมบัติอื่น ๆ ของระบบ MPS:
การ์ด MPC 4, IOC 4 T, AMC 8, IOC 8 T และ RLC16 ที่สามารถสลับเปลี่ยนได้ขณะใช้งาน (Hot Swap)
> สามารถใส่หรือถอดการ์ดเหล่านี้ได้โดยไม่ต้องปิดเฟรม ABE04X > พื้นที่จัดเก็บการกำหนดค่าบนบอร์ด
> การปรับเปลี่ยนพารามิเตอร์ทั้งหมดแบบออนไลน์ในขณะที่ MPS กำลังทำงาน
> การประมวลผลข้อมูลแบบเรียลไทม์
> เครื่องส่งสัญญาณที่กำหนดค่าได้
> แหล่งจ่ายไฟในตัวพร้อมระบบทดสอบตัวเอง (BITE)
> ฟังก์ชันบายพาสอันตราย
> รีเซ็ตสัญญาณเตือน
> การทวีคูณสัญญาณเตือนหรือการตรวจสอบแบบปรับตัว
> สามารถเชื่อมต่ออินพุตได้สูงสุด 4 รายการ (การสั่นสะเทือน แรงดันไดนามิก ฯลฯ) เข้ากับช่องประมวลผลเดียว
