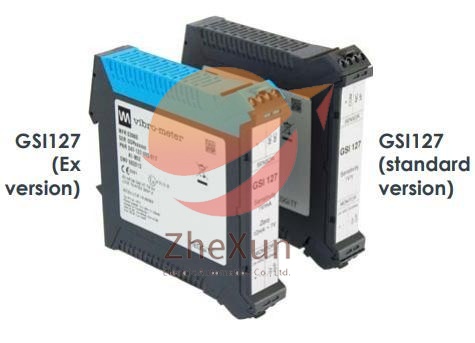

รุ่นหน่วยแยกไฟฟ้า GSI127 244-127-000-017-A2-B2

จากกลุ่มผลิตภัณฑ์เครื่องวัดการสั่นสะเทือน®
แหล่งจ่ายไฟสำหรับเซ็นเซอร์และเครื่องปรับสัญญาณที่มีเอาต์พุตกระแสหรือเอาต์พุตแรงดันไฟฟ้า
การแยกกระแสไฟฟ้า 4 kVRMS ระหว่างด้านเซนเซอร์และด้านมอนิเตอร์
การแยกกระแสไฟฟ้า 50 VRMS ระหว่างแหล่งจ่ายไฟและสัญญาณเอาต์พุต (เอาต์พุตแบบลอย)
การปฏิเสธแรงดันไฟฟ้าของเฟรมสูง
ฟังก์ชันการถ่ายโอน µA ถึง mV สำหรับการส่งสัญญาณกระแสไฟฟ้าในระยะทางที่ไกลขึ้น
ฟังก์ชันการถ่ายโอน V ถึง V สำหรับการส่งสัญญาณแรงดันไฟฟ้าในระยะทางสั้น
ได้รับการรับรองสำหรับการใช้งานในบรรยากาศที่อาจเกิดการระเบิดได้ (พื้นที่อันตราย)
เข้ากันได้กับเซ็นเซอร์วัดการสั่นสะเทือน IEPE (อิเล็กทรอนิกส์แบบบูรณาการ เพียโซ อิเล็กทริก) มาตรฐานอุตสาหกรรม

GSI127 คือหน่วยแยกไฟฟ้าจากสายผลิตภัณฑ์ vibro-meter® ของ Meggitt ออกแบบมาเพื่อใช้งานร่วมกับตัวปรับสัญญาณ เครื่องขยายประจุ และอุปกรณ์อิเล็กทรอนิกส์ (แบบต่อพ่วงหรือแบบรวม) ที่ใช้ในสายการวัดและ/หรือเซ็นเซอร์ vibro-meter® ต่างๆ

หน่วยแยกไฟฟ้า GSI127 เป็นหน่วยอเนกประสงค์ที่สามารถใช้ส่งสัญญาณไฟฟ้ากระแสสลับความถี่สูงในระยะทางไกลในห่วงโซ่การวัดโดยใช้การส่งสัญญาณกระแสไฟฟ้าหรือเป็นหน่วยกั้นความปลอดภัยในห่วงโซ่การวัดโดยใช้สัญญาณแรงดันไฟฟ้า
การส่งสัญญาณ โดยทั่วไปแล้วอาจใช้เพื่อจ่ายไฟให้กับระบบอิเล็กทรอนิกส์ใดๆ (ด้านเซ็นเซอร์) ที่มีการใช้ไฟฟ้าสูงสุดถึง 22 mA

GSI127 ยังปฏิเสธแรงดันไฟฟ้าของเฟรมจำนวนมากซึ่งอาจทำให้เกิดสัญญาณรบกวนในห่วงโซ่การวัด (แรงดันไฟฟ้าของเฟรมคือ สัญญาณรบกวนจากพื้นดินและการรับเสียงรบกวนจากไฟฟ้ากระแสสลับที่อาจเกิดขึ้นระหว่างตัวเซ็นเซอร์ (กราวด์เซ็นเซอร์) และระบบตรวจสอบ (กราวด์อิเล็กทรอนิกส์))

นอกจากนี้ แหล่งจ่ายไฟภายในที่ได้รับการออกแบบใหม่ส่งผลให้เกิดสัญญาณเอาต์พุตแบบลอย จึงไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกเพิ่มเติม เช่น APF19x

GSI127 ได้รับการรับรองให้ติดตั้งใน Ex Zone 2 (nA) เมื่อจ่ายโซ่การวัดที่ติดตั้งในสภาพแวดล้อม Ex จนถึง Zone 0 ([ia]) นอกจากนี้ หน่วยนี้ยังขจัดความจำเป็นในการใช้แผงกั้น Zener ภายนอกเพิ่มเติมในแอปพลิเคชันความปลอดภัยภายใน (Ex i)

ตัวเรือน GSI127 มีขั้วต่อสกรูแบบถอดได้ซึ่งสามารถถอดออกจากตัวเรือนหลักได้เพื่อให้การติดตั้งและการประกอบง่ายขึ้น นอกจากนี้ยังมีอะแดปเตอร์ติดตั้งบนราง DIN ที่ให้ติดตั้งบนราง DIN ได้โดยตรง

• อุณหภูมิ

การทำงาน : 0 ถึง 70°C (32 ถึง 158°F)
การจัดเก็บ: -40 ถึง 85°C (-40 ถึง 185°F)

• ความชื้น

การทำงาน : สูงสุด 90% ไม่มีการควบแน่น
การจัดเก็บ: สูงสุด 95% ไม่มีการควบแน่น
การสั่นสะเทือน: จุดสูงสุด 1 กรัมเหนือความถี่เรโซแนนซ์ และจุดสูงสุด 0.15 มม. ด้านล่าง
อัตราเร่งช็อก: สูงสุด 6 กรัม
การปล่อย RF – ขีดจำกัดที่ 1 ม.: <60 dBµV/m (quasi-peak) จาก 30 ถึง 230 MHz
<67 dBµV/m (ค่าพีคเสมือน) จาก 230 ถึง 1000 MHz

• สัญญาณอินพุต
• จัดหา

ตัวเลือกการสั่งซื้อ B0x : 20 VDC ±1 VDC
ตัวเลือกการสั่งซื้อ B21 : 8 mA ± 0.5 mA

• อิมพีแดนซ์

ตัวเลือกการสั่งซื้อ B0x : ≤30 Ω
ตัวเลือกการสั่งซื้อ B21 : ≥50 kΩ

• ช่วงไดนามิค

ตัวเลือกการสั่งซื้อ B0x : 0 ถึง 20 mA
ตัวเลือกการสั่งซื้อ B21 : 0 ถึง 20 VDC

• ป้องกันการโอเวอร์โหลด

ตัวเลือกการสั่งซื้อ B0x : 26 mA
ตัวเลือกการสั่งซื้อ B21 : 22 VDC

• สัญญาณเอาท์พุต

ช่วงไดนามิกของแรงดันไฟขาออก: 2 ถึง 20 VDC
อิมพีแดนซ์เอาต์พุต : 20 Ω ป้องกันไฟฟ้าลัดวงจร

• อัตราส่วนการปฏิเสธแรงดันไฟฟ้าของแหล่งจ่ายไฟ

10 เฮิรตซ์ ถึง 400 เฮิรตซ์ : ≥60 เดซิเบล
400 เฮิรตซ์ ถึง 100 กิโลเฮิรตซ์ : ≥30 เดซิเบล

สัญญาณเอาท์พุตออฟเซ็ตดริฟท์ตามอุณหภูมิ: ≤2 mV/°C
ความไวของสัญญาณเอาท์พุตดริฟต์ตามอุณหภูมิ: ≤50 ppm/°C

น้ำหนัก : ประมาณ 140 กรัม (0.31 ปอนด์)
